كيف تعمل آلة تشطيب الأطراف وتشطيب الحواف لأنابيب OCTG، وما هي أنواع العمليات والآلات المستخدمة؟

نظرة عامة

في صناعة النفط والغاز، تتطلب أنابيب OCTG (المنتجات الأنبوبية المستخدمة في حقول النفط)، بما في ذلك أنابيب التغليف وأنابيب الإنتاج وأنابيب الحفر، معالجة دقيقة للأطراف لتلبية المواصفات القياسية لمعهد API. إن آلة تشكيل الأطراف وتشطيب الحواف لأنابيب OCTG تُعدّ المعدات الأساسية لـ خط إنتاج أنابيب OCTG, ، المخصصة لمعالجة الأسطح الطرفية المسطحة والشرفات الداخلية والخارجية الدقيقة لأطراف الأنابيب الفولاذية. تعمل عملية تشطيب الأطراف عالية الدقة على إزالة النتوءات، وتصحيح أخطاء استقامة أطراف الأنابيب، وتوفير زوايا دخول قياسية لخيوط الأنابيب، وتجميع الوصلات، واللحام في الموقع. تقدم هذه المدونة عرضًا شاملاً لمبدأ العمل، وعملية التشغيل القياسية، وأنواع الآلات السائدة، وإرشادات الاختيار الخاصة بـ آلة تشطيب أطراف أنابيب OCTG, ، مما يساعد المشترين من جميع أنحاء العالم على اختيار المعدات الأنسب لخطوط إنتاجهم.

1. ما هي آلة تشطيب الأطراف وتشطيب الحواف لأنابيب OCTG؟

و آلة تشكيل الأطراف وتشطيب الحواف لأنابيب OCTG وهي جهاز صناعي متخصص في المعالجة باستخدام الحاسب الآلي (CNC)، مصمم لتشطيب الأطراف بدقة عالية للأنابيب الفولاذية غير الملحومة وأنابيب OCTG الملحومة. وتختلف هذه الآلة عن معدات شطف حواف الأنابيب العادية، حيث تم تحسينها بالكامل لتتوافق مع متطلبات الصلابة العالية والقطر الكبير والتفاوتات الدقيقة الصارمة الخاصة بأنابيب النفط والغاز.

تجمع الآلة بين وظيفتين هما تشذيب الأطراف والشطف في عملية واحدة، وهي قادرة على إنجاز تشذيب السطح النهائي المسطح، وشطف الجدار الخارجي، وشطف الجدار الداخلي لإزالة الحواف الخشنة في آن واحد. وتتوافق جميع أبعاد المعالجة بشكل صارم مع معايير API 5CT وAPI 5B والمعايير الدولية لتصنيع أنابيب النفط. وهي جهاز رئيسي لا غنى عنه في عملية التصنيع المعياري خط إنتاج أنابيب OCTG, ، وتستخدم على نطاق واسع في تصنيع أنابيب النفط، والمعالجة المتقدمة للأنابيب الفولاذية، والصناعات الداعمة لمعدات الطاقة في جميع أنحاء العالم.

يمكن أن يؤدي التشطيب المؤهل لأطراف الأنابيب إلى تجنب تلف الخيوط، وفجوات التجميع، وعيوب اللحام بشكل فعال، مما يحسّن بشكل كبير من أداء الإحكام والاستقرار الهيكلي لأنابيب OCTG في تطبيقات قاع البئر وخطوط الأنابيب.

2. مبدأ عمل آلة تشطيب الأطراف والشطب لأنابيب OCTG

مبدأ عمل معدات شطف حواف الأنابيب باستخدام الحاسب الآلي (CNC) وتعتمد هذه الآلة على التثبيت الميكانيكي الدقيق والقطع الدوار عالي السرعة، مما يتيح تشكيل استواء طرف الأنبوب وشطف حوافه في عملية واحدة من خلال التشغيل المنسق بين الهيكل الميكانيكي ونظام المغزل ونظام التحكم بالكمبيوتر (CNC). ويتميز منطق عملها الأساسي بالاستقرار والكفاءة، مما يجعلها مناسبة للإنتاج الصناعي المستمر على المدى الطويل.

أولاً، تعتمد المعدات نظام تثبيت دقيق ذاتي التمركز. بعد نقل أنبوب OCTG إلى محطة المعالجة، تقوم آلية التثبيت الهيدروليكية أو الهوائية تلقائيًا بضبط موضع جسم الأنبوب وتثبيته، مما يضمن توافق خط وسط الأنبوب تمامًا مع خط وسط دوران المغزل. ويحل هذا التصميم تمامًا مشكلة الانحراف في المعالجة الناتج عن انحراف الأنبوب والاهتزاز، ويضمن استقامة وتناسق سطح طرف الأنبوب.

ثانياً، يقوم المغزل الرئيسي عالي الطاقة بتشغيل رأس القطع المصمم خصيصاً والمزود بشفرات من سبيكة صلبة، بحيث يدور بسرعة عالية ثابتة. ويحتوي رأس القطع على شفرات تسوية مستقلة وشفرات شطب داخلية وخارجية. وفي ظل التحكم الدقيق في التغذية الذي يوفره نظام التحكم الرقمي (CNC)، تقوم الشفرات بإجراء تغذية دقيقة محورية وشعاعية لقطع طرف الأنبوب. تقوم شفرة التسوية بتشذيب طرف الأنبوب غير المستوي لتحويله إلى سطح مستوٍ وعمودي عمودي على محور الأنبوب، بينما تقوم شفرات الشطب الداخلية والخارجية بقطع زوايا شطب قياسية على حواف طرف الأنبوب لإزالة النتوءات والحواف الحادة.

جميع المعلمات الأساسية، بما في ذلك زاوية الشطب وعمق الشطب وسرعة تغذية التسوية وسرعة دوران المغزل، قابلة للتعديل رقميًّا. يمكن للمشغلين ضبط مجموعات متعددة من برامج المعالجة مسبقًا وفقًا لمواصفات أنابيب OCTG المختلفة (أنابيب التغليف، وأنابيب الإنتاج، وأنابيب الحفر) والتبديل السريع بين عمليات الإنتاج. وتتميز عملية المعالجة بأكملها بالأتمتة الميكانيكية، مما يمنع حدوث أخطاء التشغيل اليدوي ويضمن دقة معالجة متسقة لكل طرف من أطراف الأنابيب.

بالإضافة إلى ذلك، فإن الجهاز مزود بنظام تلقائي لإزالة البرادة ونظام تبريد. يعمل سائل التبريد على تبريد شفرات القطع وأطراف الأنابيب في الوقت الفعلي لمنع حدوث تشوهات ناتجة عن ارتفاع درجة الحرارة قد تؤثر على الدقة، بينما يقوم جهاز إزالة البرادة بجمع بقايا المعادن تلقائيًا للحفاظ على نظافة محطة المعالجة وضمان التشغيل المستقر على المدى الطويل لـ آلة تشكيل أطراف أنابيب تغليف النفط.

3. سير العمل القياسي لعمليات تشطيب أطراف أنابيب OCTG

مسار العملية الكامل لـ آلة تشطيب أطراف أنابيب OCTG تتبع إجراءات آلية موحدة، بدءًا من تغذية الأنابيب وصولًا إلى تفريغ المنتج النهائي، مع روابط سلسة وفعالة. ولا تتطلب العملية برمتها أي تدخل يدوي، مما يحسّن كفاءة الإنتاج بشكل كبير ويقلل من تكاليف العمالة. وفيما يلي خطوات المعالجة التفصيلية:

الخطوة 1: التغذية التلقائية للأنابيب وتحديد موضعها

يتم نقل أنابيب OCTG غير المعالجة إلى منطقة معالجة المعدات عبر خط النقل الأمامي. ويقوم نظام الاستشعار بالأشعة تحت الحمراء بالكشف تلقائيًا عن مواصفات الأنبوب وموقعه، ثم يرسل الإشارة إلى نظام التحكم CNC. تقوم آلية تحديد الموضع بضبط موضع الأنبوب بدقة لضمان وصول طرف الأنبوب بدقة إلى نقطة بداية المعالجة، تمهيدًا لعمليات التثبيت والقطع اللاحقة.

الخطوة 2: التثبيت والإحكام الدقيقان

بعد الانتهاء من تحديد الموضع، يعمل نظام التثبيت الهيدروليكي بسرعة لتثبيت جسم الأنبوب بشكل مستقر. يضمن تصميم التثبيت متعدد النقاط توزيع الضغط بشكل متساوٍ على الأنبوب، مما يمنع بشكل فعال اهتزاز الأنبوب وانزياحه أثناء القطع عالي السرعة. بالنسبة لأنابيب تغليف النفط ذات القطر الكبير والجدران السميكة، فإن المعدات مزودة بقوالب تثبيت محسّنة لتحسين استقرار التثبيت وسلامة المعالجة.

الخطوة 3: استدعاء معلمات التحكم الرقمي (CNC) وبدء المعالجة

بناءً على طراز الأنبوب وقطره وسماكة جداره، يقوم المشغل بتشغيل البرنامج المحدد مسبقًا في نظام التحكم الرقمي (CNC). ويقوم النظام تلقائيًا بمطابقة المعلمات المثلى لسرعة المغزل ومعدل التغذية وزاوية الشطب وعمق القطع. وبعد التأكد من صحة هذه المعلمات، تبدأ دورة المعالجة التلقائية.

الخطوة 4: المعالجة المتزامنة لتشطيب الأطراف والشطف

يقوم المغزل بتحريك رأس القطع ليدور بسرعة ثابتة ويتقدم بشكل مستقر. تنجز الآلة ثلاث عمليات أساسية في دورة واحدة: تقليم طرف الأنبوب غير المستوي لتشكيل سطح طرفي رأسي مسطح، وقطع شطبة خارجية قياسية (بزوايا تقليدية تتراوح بين 15 و30 درجة) على الحافة الخارجية لطرف الأنبوب، ومعالجة شطبة داخلية ناعمة وإزالة الحواف الخشنة من الجدار الداخلي لطرف الأنبوب. تتم مزامنة العملية بأكملها وإتمامها في وقت واحد دون الحاجة إلى تحديد موضع ثانوي، مما يقصر دورة المعالجة بشكل كبير.

الخطوة 5: التبريد وإزالة الرقائق والكشف الدقيق

أثناء عملية القطع، يقوم نظام التبريد الدائري برش سائل التبريد بشكل مستمر لتخفيض درجة حرارة القطع وحماية الشفرة والمواد الأساسية للأنبوب. تقوم آلية إزالة البرادة الأوتوماتيكية بجمع بقايا المعادن في مكان مركزي. بعد المعالجة، يقوم نظام الكشف المدمج في الجهاز تلقائيًّا بفحص استواء سطح طرف الأنبوب ودقة أبعاد الشطب لضمان الامتثال لمعايير API. وسيتم إصدار إنذار ووضع علامة على المنتجات غير المطابقة للمواصفات تلقائيًّا.

الخطوة 6: تحرير المشبك والتفريغ التلقائي

بعد اجتياز عملية الفحص، يتم إعادة ضبط المغزل، وتقوم آلية التثبيت بفك الأنبوب، ثم يتم نقل الأنبوب النهائي إلى العملية التالية (التخييط، الفحص، التعبئة) عبر خط النقل الخلفي. بعد ذلك، تتم إعادة ضبط المعدات تلقائيًا وتدخل في دورة المعالجة التالية، مما يتيح الإنتاج المستمر على أساس الدُفعات.

4. الأنواع الرئيسية لآلات تشكيل الأطراف وتشطيب الحواف لأنابيب OCTG

وفقًا للتصميم الهيكلي، وكفاءة المعالجة، ومستوى الأتمتة، وطريقة المعالجة، فإن الاتجاه السائد خط إنتاج شطف حواف الأنابيب تنقسم المعدات المتوفرة في السوق إلى ثلاثة أنواع أساسية. ويتميز كل نوع بمزايا فريدة وسيناريوهات تطبيق خاصة به، مما يساعد العملاء على اختيار المعدات المناسبة وفقًا لحجم الإنتاج ومتطلبات المعالجة.

4.1 آلة تشطيب الأطراف وتشطيب الحواف برأس واحد

آلة الشطب أحادية الرأس مزودة بمجموعة واحدة فقط من نظام القطع بالمغزل، والتي يمكنها معالجة طرف واحد من أنبوب OCTG واحد في دورة واحدة. وتتميز بهذه الآلة ببساطة هيكلها، وانخفاض معدل الأعطال، ومرونة التشغيل، وانخفاض تكلفة الاستثمار في المعدات. ويُعد هذا النوع من المعدات مناسبًا لمصانع المعالجة الصغيرة والمتوسطة الحجم ذات حجم الإنتاج المنخفض ومواصفات المنتجات المتنوعة، كما يمكنها التكيف مع التبديل المتكرر بين أنابيب التغليف وأنابيب الحفر ذات العيارات المختلفة.

على الرغم من أن كفاءة الإنتاج في النموذج أحادي الرأس منخفضة نسبيًا، إلا أنه يتميز بتنوع كبير في الاستخدامات، ومساحة أرضية صغيرة، وتكلفة صيانة منخفضة. وهو الجهاز المفضل لإنهاء تصنيع أنابيب OCTG ذات المواصفات المتعددة والمنتجة بكميات صغيرة، ولإعادة معالجة الأنابيب المعيبة بعد البيع.

4.2 آلة التسطيح والشطف المتزامنة ذات الطرفين

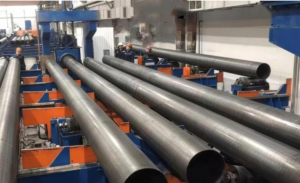

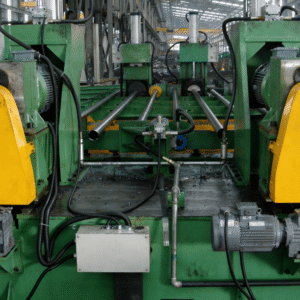

باعتبارها النموذج السائد عالي الكفاءة في السوق، فإن الآلة ثنائية الأطراف مزودة بمجموعتين من أنظمة القطع ذات المغزل المتماثلة، والتي يمكنها إتمام عمليات تسوية الأطراف والشطب في آن واحد على طرفي أنبوب OCTG في عملية تثبيت واحدة. وبالمقارنة مع النموذج أحادي الرأس، فإن كفاءة إنتاجها تبلغ ضعف الكفاءة، كما أن اتساق المعالجة لكلا طرفي الأنبوب أعلى.

تتميز هذه الآلة بأنها خاضعة للتحكم الكامل بواسطة نظام CNC، وتتمتع بدقة معالجة عالية وأداء مستقر. وقد صُممت خصيصًا للإنتاج الضخم لأنابيب تغليف وأنابيب النفط التقليدية. وهي قادرة على التوافق تمامًا مع إيقاع التشغيل المستمر للمنشآت الكبيرة الحجم خط إنتاج أنابيب OCTG, ، ويُستخدم على نطاق واسع في الشركات المتخصصة في تصنيع أنابيب OCTG ذات حجم الإنتاج المتوسط والكبير.

4.3 آلة تشطيب وتسطيح عالية السرعة متعددة الأنابيب

يُعد الطراز متعدد الأنابيب عالي السرعة جهازًا متطورًا مصممًا خصيصًا للإنتاج المعياري على نطاق واسع. وهو يعتمد تصميمًا للمعالجة المتوازية متعدد المحطات، مما يتيح إنجاز التشطيب النهائي لعدد من أنابيب OCTG ذات الأقطار الصغيرة والمتوسطة في دورة واحدة. كما أن الجهاز مزود بنظام تغذية وفرز آلي، مما يتيح تحقيق إنتاج مستمر دون الحاجة إلى تدخل بشري.

بفضل كفاءة الإنتاج الفائقة ونظام التحكم الذكي، يُعد هذا الطراز مناسبًا للمصانع الكبيرة ذات المواصفات الثابتة للمنتجات وحجم الإنتاج الضخم. وهو قادر على توفير تكاليف العمالة بشكل كبير وتحسين الطاقة الإنتاجية، إلا أن الاستثمار في المعدات والمساحة المطلوبة أكبر، مما يجعله أكثر ملاءمة لقواعد إنتاج أنابيب OCTG القياسية واسعة النطاق.

4.4 آلة شطب وتسطيح ذكية تعمل بنظام التحكم الرقمي الكامل (CNC)

وعلى عكس المعدات شبه الأوتوماتيكية العادية، يعتمد الطراز الذكي المزود بنظام CNC الكامل على نظام تحكم رقمي بالكامل، يمكنه تخزين عشرات برامج المعالجة، وتحقيق التبديل بمجرد ضغطة زر واحدة بين مواصفات الأنابيب المختلفة، كما يدعم زوايا الشطب المخصصة ومعالجة الأوجه الطرفية ذات الأشكال الخاصة. كما يتميز بوظائف التصحيح التلقائي للأخطاء، ومراقبة البيانات في الوقت الفعلي، وإحصاءات بيانات الإنتاج، مما يسهل إدارة الإنتاج في المصنع وتتبع الجودة.

يتميز هذا النوع من المعدات بأعلى دقة في المعالجة، ويستوفي تمامًا متطلبات التصنيع عالية المعايير الخاصة بأنابيب النفط والغاز المتطورة، كما أنه المعدات المفضلة لمعالجة أنابيب OCTG عالية الدقة المخصصة للتصدير، وأنابيب الدعم الهندسية المتطورة في مجال الطاقة.

5. كيف تختار آلة تشذيب الأطراف والشطب المناسبة لأنابيب OCTG؟

بالنسبة للمشترين العالميين، ينبغي أن يأخذ اختيار المعدات في الاعتبار بشكل شامل حجم الإنتاج ومواصفات الأنابيب ومتطلبات الدقة والميزانية. بالنسبة للمعالجة ذات الدفعات الصغيرة والمواصفات المتعددة، تُعد المعدات المرنة أحادية الرأس خيارًا فعالاً من حيث التكلفة؛ أما بالنسبة للإنتاج الضخم التقليدي، فإن معدات المعالجة المتزامنة ثنائية الأطراف هي الأكثر فعالية من حيث التكلفة؛ وبالنسبة للإنتاج المعياري واسع النطاق وطلبات التصدير عالية الدقة، فإن المعدات الذكية التي تعمل بالتحكم الرقمي الكامل (CNC) أو المعدات عالية السرعة متعددة الأنابيب هي الأنسب.

بالإضافة إلى ذلك، المهنية آلة تشكيل الأطراف وتشطيب الحواف لأنابيب OCTG يجب أن تتمتع بقدرة معالجة قياسية وفقًا لمعايير API، ونظام تثبيت هيدروليكي مستقر، ومغزل عالي الدقة، وشفرات مصنوعة من سبيكة متينة، لضمان التشغيل المستقر على المدى الطويل ومعدل مطابقة المنتج للمواصفات بشكل ثابت، مما يحقق عوائد إنتاجية أعلى للشركات.

6. الخاتمة

باعتبارها المعدات الأساسية للتشطيب في خط إنتاج أنابيب OCTG, ، تُحدد آلة تشطيب الأطراف والشطف بدورها دقة الأبعاد وأداء التجميع ودرجة جودة منتجات أنابيب النفط والغاز. وبفضل مبدأ العمل المستقر وعملية التشغيل المعيارية وأنواع المنتجات المتنوعة، فإنها قادرة على تلبية احتياجات المعالجة لمختلف مستويات الإنتاج ومتطلبات المواصفات. ويمكن أن يساعد فهم منطق عمل المعدات وخصائص تصنيفها العملاء في الخارج على اختيار المعدات المناسبة بسرعة معدات شطف حواف الأنابيب باستخدام الحاسب الآلي (CNC) لتحسين كفاءة الإنتاج والقدرة التنافسية للمنتجات في السوق العالمية لأنابيب OCTG.
