Sistema de ensaio com prensa hidráulica de 6 estações para tubos OCTG de φ21,3-50 mm, unidade de ensaio hidrostático para tubos de revestimento, tubos de extração e tubos de revestimento

Composição do equipamento

Mecânico: Leito de alimentação de tubos, sistema de lavagem rotativo, unidade principal do testador hidrostático (unidade de injeção de água, unidade de exaustão de ar, conjunto de enchimento de líquido, cabeça de vedação radial, dispositivo de fixação, sistema de água de alta pressão, sistema de água de baixa pressão, dispositivo de ejeção, dispositivo de rolos e sistema hidráulico), dispositivo de drenagem de água, leito de descarga e leito de armazenamento.

Hidráulica: Estação hidráulica, grupos de válvulas

Pneumático: Unidade pneumática, conjuntos de válvulas

Elétrico: Consola de operação, armários de controlo elétrico, equipados com: PLC, computador industrial, IHM e codificadores.

Solicitar um orçamento

Apresentação do produto

Visão geral

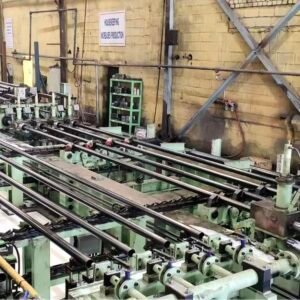

Tubo ERW de 6 estações, com diâmetro de φ21,3-50 mm Sistema de ensaio de prensas hidráulicas Realiza ensaios de pressão em tubos sem costura e soldados, abrangendo uma gama completa de diâmetros exteriores, para identificar defeitos internos. As extremidades dos tubos são vedadas através de uma vedação radial com grande folga ou de uma vedação na face terminal, seguida do enchimento com água a alta pressão. A pressão de ensaio é mantida em conformidade com as normas aplicáveis, para verificar a estanqueidade. Todos os registos dos ensaios são automaticamente arquivados numa base de dados para fins de rastreabilidade e referência futura. Compatível com o funcionamento manual e automático, a unidade proporciona um desempenho seguro, estável e amigo do ambiente.

Fluxo do processo

O ensaio de pressão hidráulica compreende três etapas: lavagem da tubagem, ensaio de pressão e drenagem da água, e eles são correr em sequência da seguinte forma:

(Plataforma de carregamento → Batente e distribuidor de tubos) → Inclinação do tubo → Alinhamento e lavagem → Estação de espera → Alimentação na máquina de ensaio → Fixação por gabaritos → Avanço das cabeças de ensaio de ambas as extremidades para a posição → Pré-vedação → Enchimento com água e purga → Aumento da pressão no corpo do tubo → Manutenção da pressão → Alívio sequencial da pressão → Ambas ascabeças de ensaio em ambas as extremidades recuam → Libertação dos gabaritos, o tubo de aço recua das cabeças de ensaio → Descarga do tubo da máquina de ensaio (emissão de sinal para tubos que não passaram no ensaio) → Expulsão da água residual → Descarga na plataforma de descarga → Próximo ciclo

Especificações

N.º. Nome dos produtos Especificações

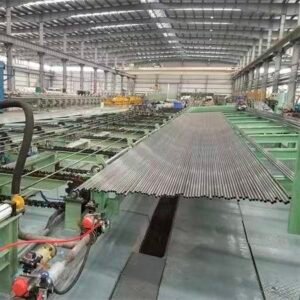

1 Máquina de ensaio hidrostático φ12-42 GH42,12-42 mm de diâmetro exterior; 4 estações; pressão máxima: 70 MPa
2 Máquina de ensaio hidrostático φ50 GH50, 21,3-50 mm de diâmetro exterior; 6 estações, pressão máxima: 70 MPa
3 Máquina de ensaio hidrostático φ76 GH 76,21,3-76 mm de diâmetro exterior; 6 estações; pressão máxima: 70 MPa
4 Máquina de ensaio hidrostático φ12-89 GH89,12-89 mm de diâmetro exterior; 4 estações; pressão máxima: 70 MPa
5 Máquina de ensaio hidrostático φ≤89 GH89, estação dupla, pressão máxima: 70 MPa
6 Máquina de ensaio hidrostático φ89 GH 89,21,3-89 mm de diâmetro exterior; 6 estações, processamento de múltiplos tubos (1-8 estações). Pressão máxima: 70 MPa
7 Máquina de ensaio hidrostático φ12-108 GH108, 12-108 mm de diâmetro exterior; 4 estações, pressão máxima: 70 MPa
8 Máquina de ensaio hidrostático φ60-114 GH114,60-114 mm de diâmetro exterior; vedação por rosca de estação única; pressão máxima: 70 MPa
9 Máquina de ensaio hidrostático φ48-114 GH114,48-114 mm de diâmetro exterior; acionamento por cilindro hidráulico de dupla estação; pressão máxima: 70 MPa
10 Máquina de ensaio hidrostático φ21-120 GH120, 21-120 mm de diâmetro exterior; estação única – tubo de titânio, pressão máxima: 70 MPa
11 Máquina de ensaio hidrostático φ60-168 GH168,60-168 mm de diâmetro exterior; estação dupla, pressão máxima: 70 MPa
12 Máquina de ensaio hidrostático φ60-178 GH180,60-178 mm de diâmetro exterior; acionamento por cilindro hidráulico de dupla estação; pressão máxima: 70 MPa
13 Máquina de ensaio hidrostático φ60-178 GH180,60-178 mm de diâmetro exterior; estação única acionada por parafuso de avanço; pressão máxima: 70 MPa
14 Máquina de ensaio hidrostático φ60-178 GH180,60-178 mm de diâmetro exterior; estação única, pressão máxima: 70 MPa
15 φ73-219 Máquina de ensaio hidrostático GH219,73-219 mm de diâmetro exterior; estação única, pressão máxima: 80 MPa
16 Máquina de ensaio hidrostático φ60-219 GH219,60-219 mm de diâmetro exterior; dupla estação, pressão máxima: 80 MPa
17 φ219-3 Máquina de ensaio hidrostático GH219,89-219 mm de diâmetro exterior; 3 estações; pressão máxima: 80 MPa
18 φ219-4 Máquina de ensaio hidrostático GH219,114-219 mm de diâmetro exterior; 4 estações, pressão máxima: 80 MPa
19 Máquina de ensaio hidrostático φ245-2 GH245, diâmetro exterior máximo de 245 mm; 2 estações, pressão máxima: 80 MPa
20 φ178-273 Máquina de ensaio hidrostático GH273,178-273 mm de diâmetro exterior; Estação única, pressão máxima: 80 MPa
21 φ178-325 Máquina de ensaio hidrostático GH325,178 – 325 mm de diâmetro exterior; Estação única, pressão máxima: 80 MPa
22 φ325 Máquina de ensaio hidrostático GH325, diâmetro exterior máximo de 325 mm; 2 estações, pressão máxima: 80 MPa
23 Máquina de ensaio hidrostático φ178-340 GH340,178-340 mm de diâmetro exterior; estação única, pressão máxima: 80 MPa
24 φ178-355 Máquina de ensaio hidrostático GH355,178 – 355 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa
25 φ219-426 Máquina de ensaio hidrostático GH426,219-426 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa
26 φ219-508 Máquina de ensaio hidrostático GH508,219-508 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa
27 Máquina de ensaio hidrostático φ406-630 GH630,406-630 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa
28 Máquina de ensaio hidrostático φ630-1000 GH1000 (vedação na face terminal – estação única), diâmetro exterior de 630-1000 mm; pressão máxima: 80 MPa
29 Máquina de ensaio hidrostático φ630-1500 GH1500 (vedação na face frontal – estação única), pressão máxima: 80 MPa
