Ligne de production de tubes ERW de Ø 76 à 127 mm avec équipement de tronçonnage par fraisage orbital sans bavures, tronçonnage orbital synchrone « à la volée » pour tubes soudés ERW

Composition de l'équipement

Mécanicien : Base bed, travelling carriage (include: feeding & sawing system, guide roll stands, clamping fixtures), travelling carriage drive mechanism, speed measuring unit

Système hydraulique : Hydraulic station, hydraulic valve groups

Électrique : operation console, electrical control cabinets, equipped with: HMI, motion controller, VFD drive, servo drive, encoder, sensor, remote diagnostic module, etc

Demander un devis

Présentation du produit

Présentation générale

Orbital Milling Cutoff Equipment represents a new-generation fully automatic inline cold flying cutting system engineered for high-speed ERW tube mills, seamless steel pipe production lines and dedicated OCTG (Oil Country Tubular Goods) manufacturing plants. Developed as an advanced upgrade over traditional flying shears and standard flying cold saws, it employs planetary orbital milling cutting technology to perform synchronous tracking and fixed-length cutting on continuously moving steel pipes without production line downtime.
Unlike thermal cutting and stamp shearing processes, this orbital milling cutoff operates entirely via cold cutting. Using a dedicated single cutting blade as its core consumable, it produces pipe ends free of burrs, deformation and heat-affected zones (HAZ). Compatible with small, medium and large-sized carbon steel, alloy steel and stainless steel pipes, as well as OCTG casing and tubing, it has evolved into the preferred cutting solution for high-end intelligent pipe mills across the globe.

Caractéristiques techniques

Référence. Diamètre du tube (mm) Épaisseur du tube (mm) Longueur de coupe (m) Tolérance de coupe Vitesse de la fraiseuse (m/min) Nombre de lames de scie Matériau de la lame de scie
LFJ-GH32 Φ13-38 ◻10-30 0.6-2.3 2.0-12.0 ≤ ± 2 mm 150 max. 1 TCT/HSS
LFJ-GH50 Φ20-63,5 ◻15-50 0.8-3.0 2.0-12.0 ≤ ± 2 mm 130 max. 1 TCT/HSS
LFJ-GH76 Φ32-89 ◻25-70 1.2-4.0 2.0-12.0 ≤ ± 2 mm 120 max. 1 TCT/HSS
LFJ-GH89 Φ32-108 ◻30-75 1.5-4.0 2.0-12.0 ≤ ± 2 mm 110 max. 1 TCT/HSS
LFJ-GH114 Φ63-114 ◻50-90 1.2-5.0 3.0-12.0 ≤ ± 2 mm 85 max. 1 TCT/HSS
LXFJ-GH114 Φ76-127 ◻60-100 2.0-5.0 4.0-12.0 ≤ ± 2 mm 85 max. 2 TCT/HSS
LFJ-GH127 Φ60-140 ◻50-110 1.2-6.0 3.0-12.0 ≤ ± 2 mm 70 max. 1 TCT/HSS
LXFJ-GH140 Φ89-140 ◻70-120 2.5-6.0 4.0-12.0 ≤ ± 2 mm 80 max. 2 TCT/HSS
LFJ-GH165 Φ76-168 ◻60-130 2.0-8.0 3.0-12.0 ≤ ± 2 mm 65 max. 1 TCT/HSS
LXFJ-GH165 Φ114-165 ◻80-130 2.5-8.0 4.0-12.0 ≤ ± 2 mm 75 max. 2 TCT/HSS
XFJ-GH165 Φ48-165 ◻50-150 4.0-10.0 6.0-12.0 ≤ ± 2 mm 40 max. 2 TCT
LXFJ-GH219 Φ114-219 ◻100-150 4.0-12.0 2.5-8.0 ≤ ± 2 mm 70 max. 2 TCT
XFJ-GH219 Φ114-219 ◻60-200 3.5-12.0 6.0-18.0 ≤ ± 2 mm 40 max. 2 TCT
XFJ-GH273 Φ165-273 ◻60-220 4.0-12.0 6.0-18.0 ≤ ± 2 mm 38 max. 2 TCT
XFJ-GH325 Φ165-325 ◻80-250 5.0-14.0 6.0-18.0 ≤ ± 2 mm 35 au maximum 2 TCT
XFJ-GH406 Φ219-406 ◻80-300 6.0-16.0 6.0-24.0 ≤ ± 2 mm 35 au maximum 2 TCT
XFJ-GH508 Φ219-508 ◻100-400 6.0-18.0 6.0-24.0 ≤ ± 2 mm 30 max. 2 TCT
XFJ-GH630 Φ219-630 ◻100-500 6.0-20.0 6.0-24.0 ≤ ± 2 mm 30 max. 2 TCT
XFJ-GH660 Φ325-660 ◻100-500 6.0-22.0 6.0-24.0 ≤ ± 2 mm 30 max. 2 TCT
XFJ-GH711 Φ325-711 ◻100-600 8.0-22.0 6.0-24.0 ≤ ± 2 mm 25 max. 2 TCT
XFJ-GH762 Φ325-762 ◻100-600 8.0-25.0 6.0-24.0 ≤ ± 2 mm 25 max. 2 TCT

Nos atouts

  • Our Orbital Milling Cutoff adopts globally advanced motion control computer system, which helps realize to cut the tube, while remaining synchronized speed with tube mill line, precisely at pre-set cut length with a beautiful burr-free cutting surface,low noise and less inpairment even for various high-grade materials.
  • Featuring advanced programming, this unit can cut round, square and rectangular tubes.
  • The specially designed hydraulic clamp delivers high reliability. It ensures precise cutting and superior cut surface quality, while extending blade service life and reducing operational costs.
  • The cold flying saw is equipped with sophisticated programming. It adopts S-curve control for the travelling carriage during start and return movements, which greatly reduces mechanical shock and extends the service life of the transmission system.Featuring a user-friendly HMI with graphical interface, the machine enables simple operation. Users can conveniently set parameters, monitor servo positioning, view alarm prompts and real-time operating status, as well as adjust cutting length on-site.

À propos de GH-Petro

GH-Petro fournit des solutions sur mesure pour les usines de tubes ERW et OCTG. Nous allions le savoir-faire local à des technologies de pointe internationales afin de proposer des équipements de haute qualité et des services fiables.

Demander un devis

Processus de commande

1️⃣ Envoyez-nous votre demande
Faites-nous part de vos besoins en matière de produits et des détails de votre commande.

2️⃣ Vérifiez la solution
Nous vous recommandons le produit adapté et vous confirmons le prix.

3️⃣ Production et contrôle qualité
Nous nous chargeons de la production et contrôlons la qualité avant la livraison.

4️⃣ Livraison et assistance
Nous expédions les marchandises et assurons le service après-vente.

Simple. Rapide. Fiable.
Envoyez-nous un message sur WhatsApp

Foire aux questions

Nous sommes un fabricant spécialisé et pouvons vous fournir des lignes de production sur mesure pour les tubes ERW ainsi qu’une gamme complète de tubes OCTG afin de répondre à vos besoins. Ces lignes comprennent notamment des sections d’entrée, des unités de formage et de calibrage, des soudeuses HF à l’état solide, des redresseurs, des scies volantes à froid, des machines à usiner les extrémités,testeur hydraulique, machine de détection de défauts par ultrasons, machine à fileter, machine à sertir et machine d'emballage de tubes.
Nous sommes flexibles en matière de quantité minimale de commande (QMC) et pouvons vous fournir un seul lot. Bien entendu, notre équipe peut également vous proposer une solution complète adaptée à vos besoins.
Tous nos équipements sont conçus pour la fabrication de tubes conformes aux normes API 5CT, API 5L, ASTM, EN, ISO et GB, destinés aux secteurs du pétrole et du gaz, des pipelines, ainsi qu'aux applications structurelles et industrielles.
Oui. Nous proposons des solutions clés en main complètes, comprenant la conception des procédés, la fabrication des équipements, l'accompagnement à l'installation, la mise en service, la formation des opérateurs et le service après-vente.
Tout à fait. Nos systèmes de traitement thermique et de formage sont spécialement conçus pour les nuances d'acier à haute résistance requises pour les tubes OCTG destinés à l'exploitation pétrolière et gazière en puits profonds.
Nous acceptons les virements bancaires (T/T) et les lettres de crédit à vue (L/C). Des conditions de paiement flexibles peuvent être négociées pour les projets clés en main de grande envergure.
Nous offrons une garantie de 12 mois sur les composants principaux à compter de la date d'expédition, ainsi qu'un service d'assistance technique et de fourniture de pièces de rechange à vie.

Produits associés

Ligne de production de tubes soudés par résistance, Dérouleur

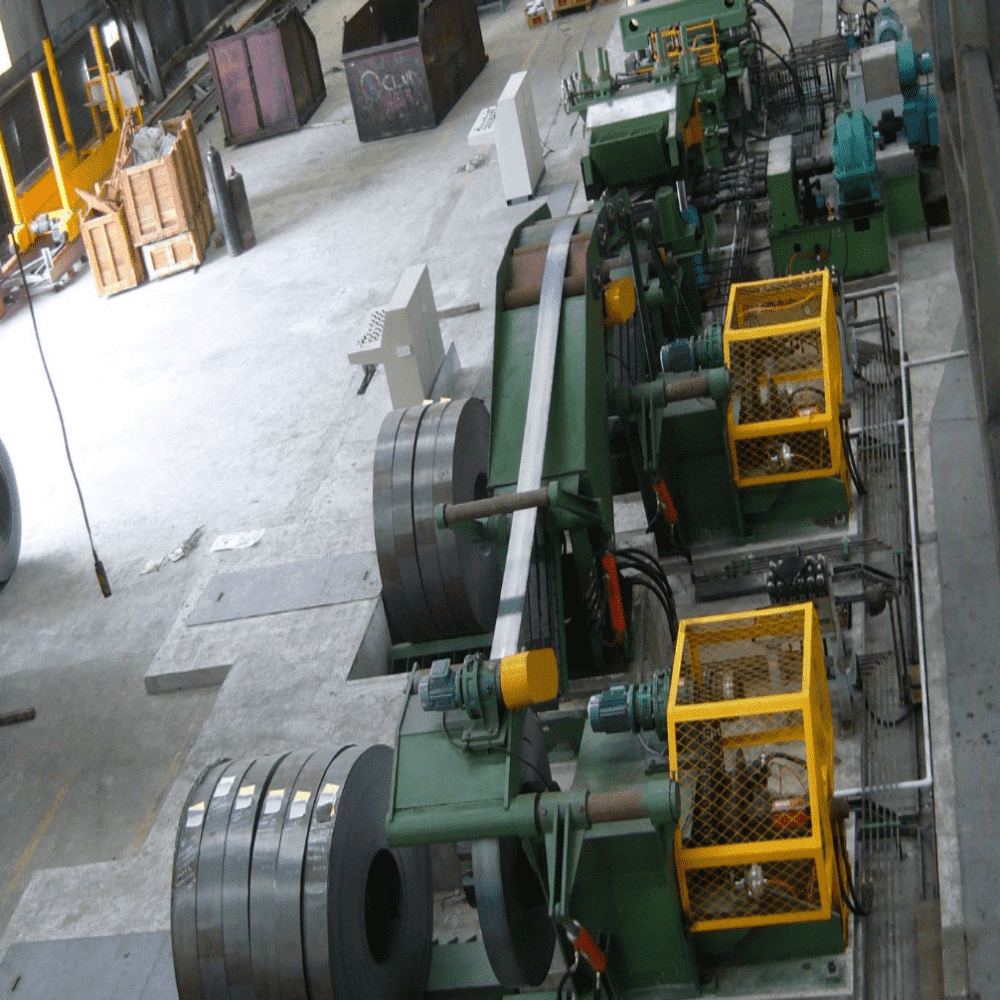

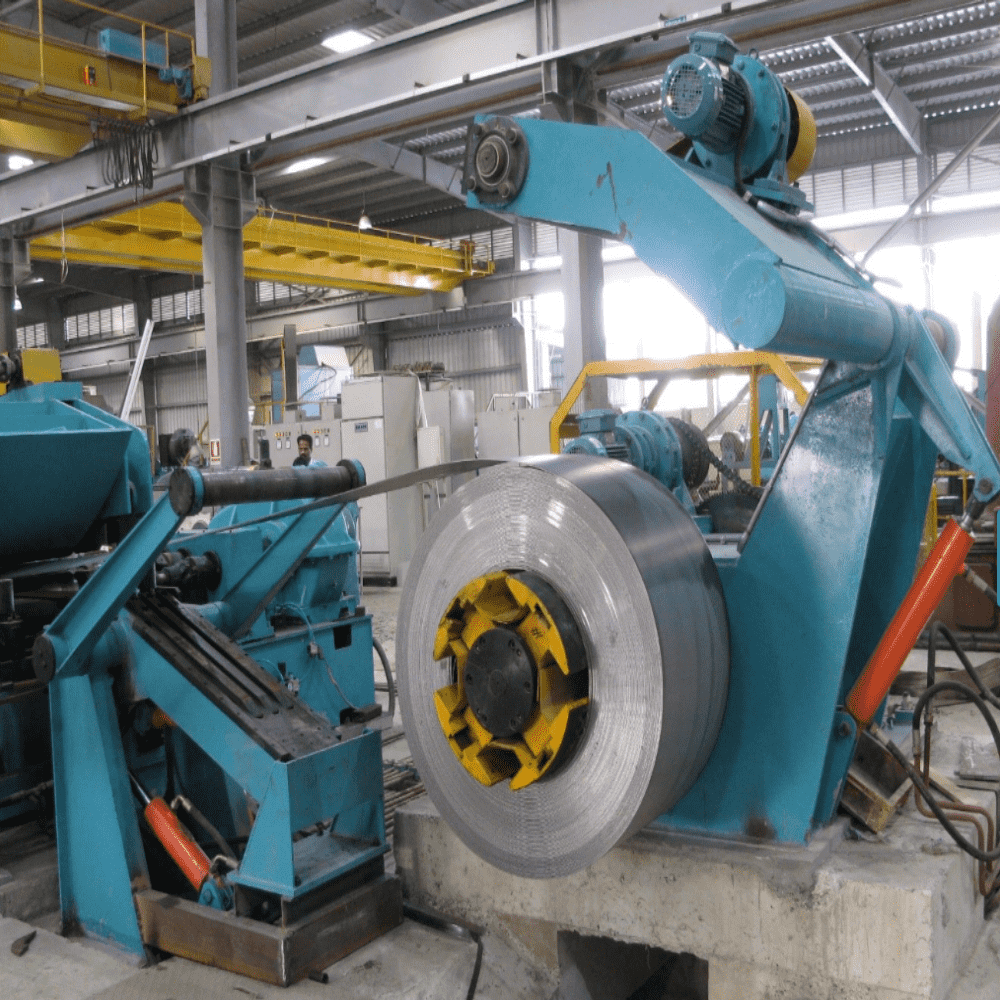

High‑Capacity Single Head Hydraulic Uncoiler for Steel Tube Making Machine,ERW Tube Mill Entry Section Decoiler
