Visão geral
Tubo OCTG API de estação única, φ178-273 mm Unidade de ensaios hidráulicos proporciona ensaios de pressão hidrostática de alta precisão para produtos tubulares, tanto sem costura como soldados, abrangendo uma ampla gama de diâmetros exteriores, identificando de forma fiável defeitos internos latentes nos tubos.
Dotado de mecanismos de vedação radial e na face terminal de grande abertura, o equipamento assegura uma vedação robusta na face terminal antes da injeção de água a alta pressão no interior dos tubos. Todas as pressões de ensaio são mantidas com precisão, em conformidade com as normas industriais em vigor, incluindo a API 5CT, para verificar a integridade da vedação e detetar potenciais fugas.
Os dados completos dos ensaios são automaticamente armazenados numa base de dados dedicada, permitindo uma rastreabilidade total e uma fácil recuperação dos registos históricos. Equipado com um sistema integrado de controlo duplo automático-manual, este ensaiador hidrostático garante um funcionamento a longo prazo estável, seguro e amigo do ambiente.
Fluxo do processo
O ensaio de pressão hidráulica compreende três etapas: lavagem da tubagem, ensaio de pressão e drenagem da água, e eles são correr em sequência da seguinte forma:
(Plataforma de carregamento → Batente e distribuidor de tubos) → Inclinação do tubo → Alinhamento e lavagem → Estação de espera → Alimentação na máquina de ensaio → Fixação por gabaritos → Avanço das cabeças de ensaio de ambas as extremidades para a posição → Pré-vedação → Enchimento com água e purga → Aumento da pressão no corpo do tubo → Manutenção da pressão → Alívio sequencial da pressão → Ambas ascabeças de ensaio em ambas as extremidades recuam → Libertação dos gabaritos, o tubo de aço recua das cabeças de ensaio → Descarga do tubo da máquina de ensaio (emissão de sinal para tubos que não passaram no ensaio) → Expulsão da água residual → Descarga na plataforma de descarga → Próximo ciclo
Especificações
| N.º. | Nome dos produtos | Especificações |
| 1 | Máquina de ensaio hidrostático φ12-42 | GH42,12-42 mm de diâmetro exterior; 4 estações; pressão máxima: 70 MPa |
| 2 | Máquina de ensaio hidrostático φ21,3-50 | GH50, 21,3-50 mm de diâmetro exterior; 6 estações, pressão máxima: 70 MPa |
| 3 | Máquina de ensaio hidrostático φ76 | GH 76,21,3-76 mm de diâmetro exterior; 6 estações; pressão máxima: 70 MPa |
| 4 | Máquina de ensaio hidrostático φ12-89 | GH89,12-89 mm de diâmetro exterior; 4 estações; pressão máxima: 70 MPa |
| 5 | Máquina de ensaio hidrostático φ≤89 | GH89, estação dupla, pressão máxima: 70 MPa |
| 6 | Máquina de ensaio hidrostático φ89 | GH 89,21,3-89 mm de diâmetro exterior; 6 estações, processamento de múltiplos tubos (1-8 estações). Pressão máxima: 70 MPa |
| 7 | Máquina de ensaio hidrostático φ12-108 | GH108, 12-108 mm de diâmetro exterior; 4 estações, pressão máxima: 70 MPa |
| 8 | Máquina de ensaio hidrostático φ60-114 | GH114,60-114 mm de diâmetro exterior; vedação por rosca de estação única; pressão máxima: 70 MPa |
| 9 | Máquina de ensaio hidrostático φ48-114 | GH114,48-114 mm de diâmetro exterior; acionamento por cilindro hidráulico de dupla estação; pressão máxima: 70 MPa |
| 10 | Máquina de ensaio hidrostático φ21-120 | GH120, 21-120 mm de diâmetro exterior; estação única – tubo de titânio, pressão máxima: 70 MPa |

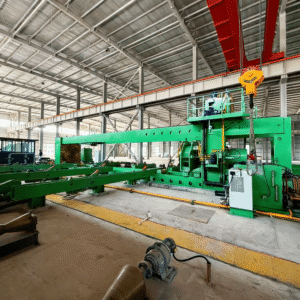

| 11 | Máquina de ensaio hidrostático φ60-168 | GH168,60-168 mm de diâmetro exterior; estação dupla, pressão máxima: 70 MPa |
| 12 | Máquina de ensaio hidrostático φ60-178 | GH180,60-178 mm de diâmetro exterior; acionamento por cilindro hidráulico de dupla estação; pressão máxima: 70 MPa |
| 13 | Máquina de ensaio hidrostático φ60-178 | GH180,60-178 mm de diâmetro exterior; estação única acionada por parafuso de avanço; pressão máxima: 70 MPa |
| 14 | Máquina de ensaio hidrostático φ60-178 | GH180,60-178 mm de diâmetro exterior; estação única, pressão máxima: 70 MPa |
| 15 | φ73-219 Máquina de ensaio hidrostático | GH219,73-219 mm de diâmetro exterior; estação única, pressão máxima: 80 MPa |
| 16 | Máquina de ensaio hidrostático φ60-219 | GH219,60-219 mm de diâmetro exterior; dupla estação, pressão máxima: 80 MPa |
| 17 | φ219-3 Máquina de ensaio hidrostático | GH219,89-219 mm de diâmetro exterior; 3 estações; pressão máxima: 80 MPa |
| 18 | φ219-4 Máquina de ensaio hidrostático | GH219,114-219 mm de diâmetro exterior; 4 estações, pressão máxima: 80 MPa |
| 19 | Máquina de ensaio hidrostático φ245-2 | GH245, diâmetro exterior máximo de 245 mm; 2 estações, pressão máxima: 80 MPa |
| 20 | φ178-273 Máquina de ensaio hidrostático | GH273,178-273 mm de diâmetro exterior; Estação única, pressão máxima: 80 MPa |
| 21 | φ178-325 Máquina de ensaio hidrostático | GH325,178 – 325 mm de diâmetro exterior; Estação única, pressão máxima: 80 MPa |
| 22 | φ325 Máquina de ensaio hidrostático | GH325, diâmetro exterior máximo de 325 mm; 2 estações, pressão máxima: 80 MPa |
| 23 | Máquina de ensaio hidrostático φ178-340 | GH340,178-340 mm de diâmetro exterior; estação única, pressão máxima: 80 MPa |
| 24 | φ178-355 Máquina de ensaio hidrostático | GH355,178 – 355 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa |
| 25 | φ219-426 Máquina de ensaio hidrostático | GH426,219-426 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa |
| 26 | φ219-508 Máquina de ensaio hidrostático | GH508,219-508 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa |
| 27 | Máquina de ensaio hidrostático φ406-630 | GH630,406-630 mm de diâmetro exterior; estação única; pressão máxima: 80 MPa |
| 28 | Máquina de ensaio hidrostático φ630-1000 | GH1000 (vedação na face terminal – estação única), diâmetro exterior de 630-1000 mm; pressão máxima: 80 MPa |
| 29 | Máquina de ensaio hidrostático φ630-1500 | GH1500 (vedação na face frontal – estação única), pressão máxima: 80 MPa |
